アース付きコンセントの各種接続方法

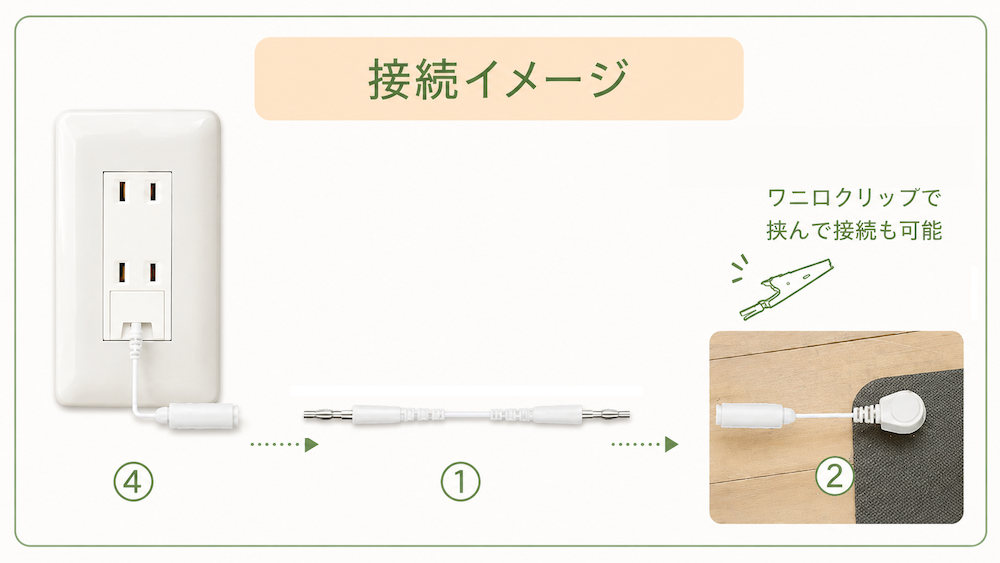

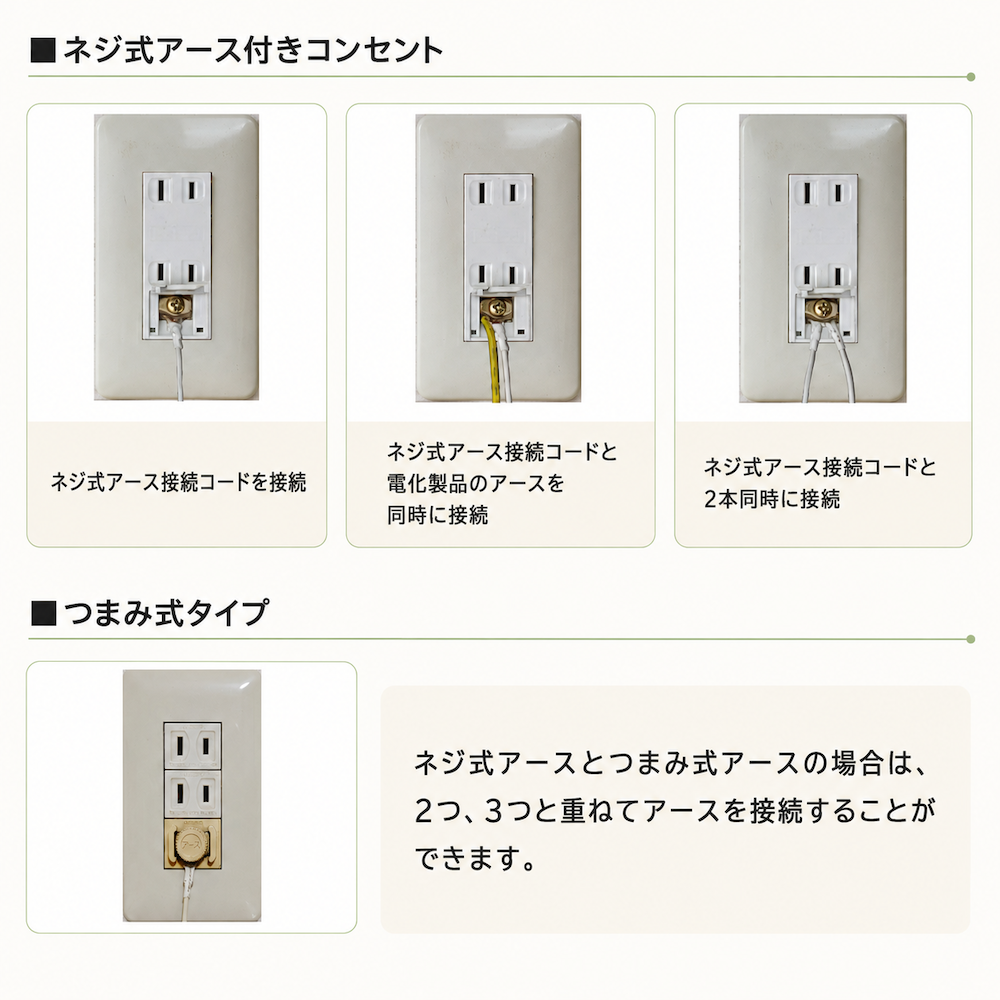

ネジ式アース、つまみ式アースに接続する

専用オリジナルコードの④ネジ式アース接続コードを使用します。

ネジ式アースはドライバーで、つまみ式アースは指で緩めて、
奥に隙間が空くのでその隙間に④ネジ式アース接続コードのY字の金属部分を差し込んで、締めるだけ。
※基本的にはめいいっぱい緩めてもネジはとれないようになっています。

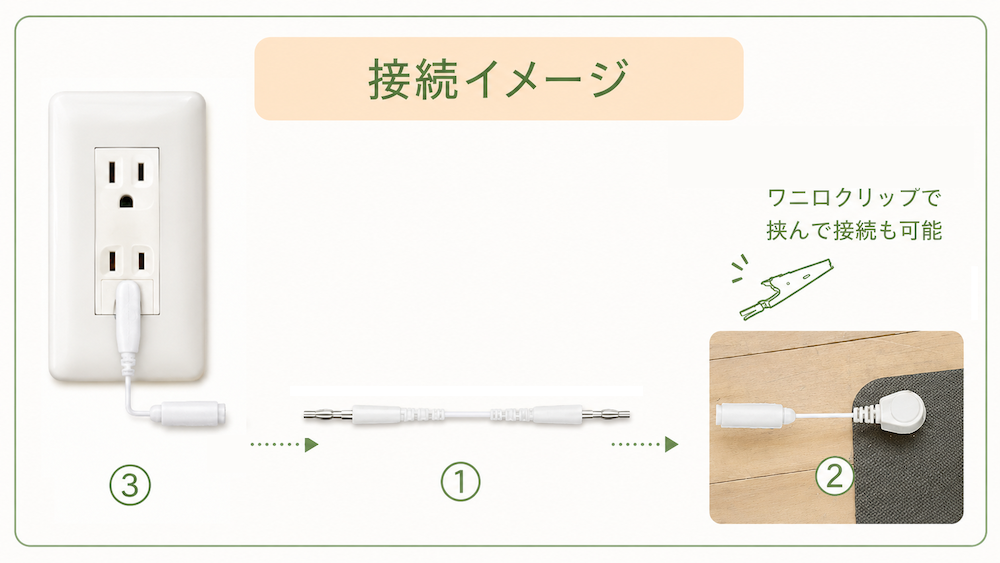

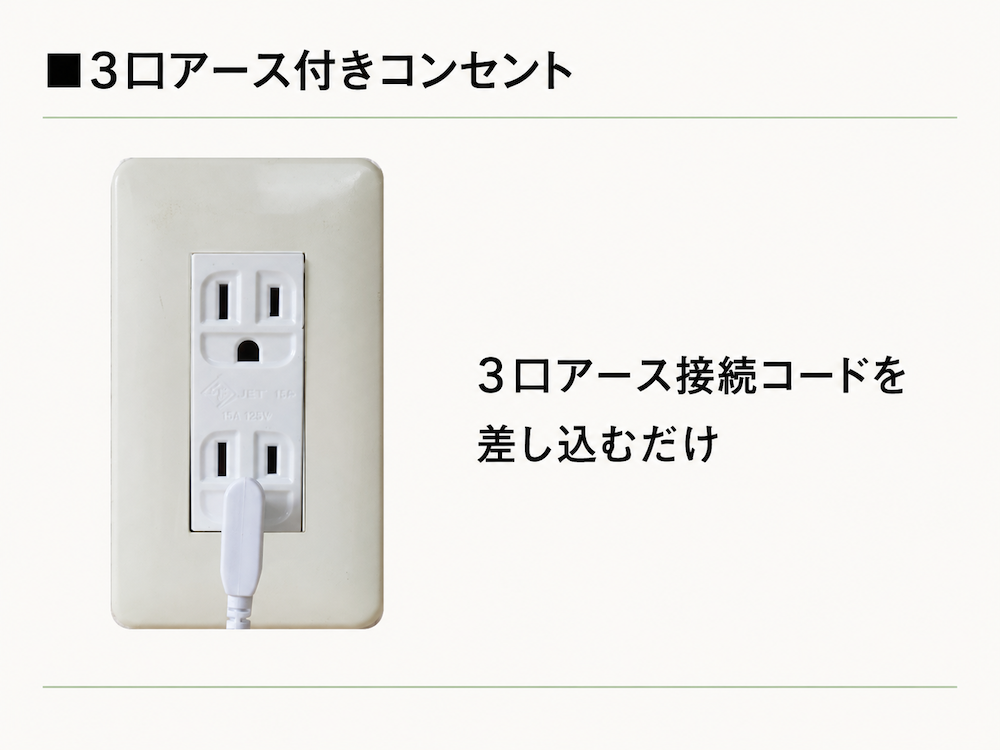

3口アースに接続する

専用オリジナルコードの③3口アース接続コードを使用します。

③3口アース接続コードを差し込むだけ

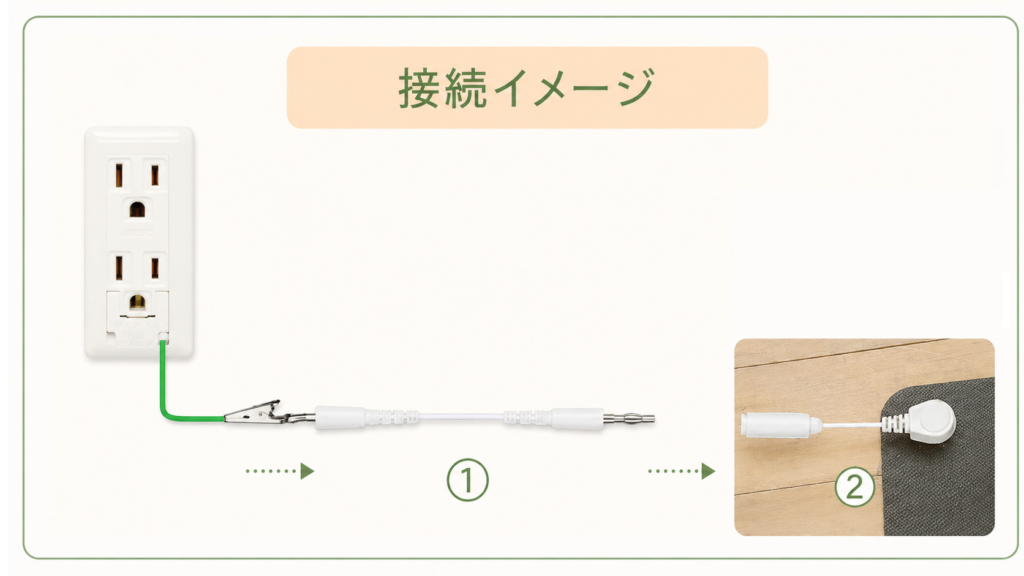

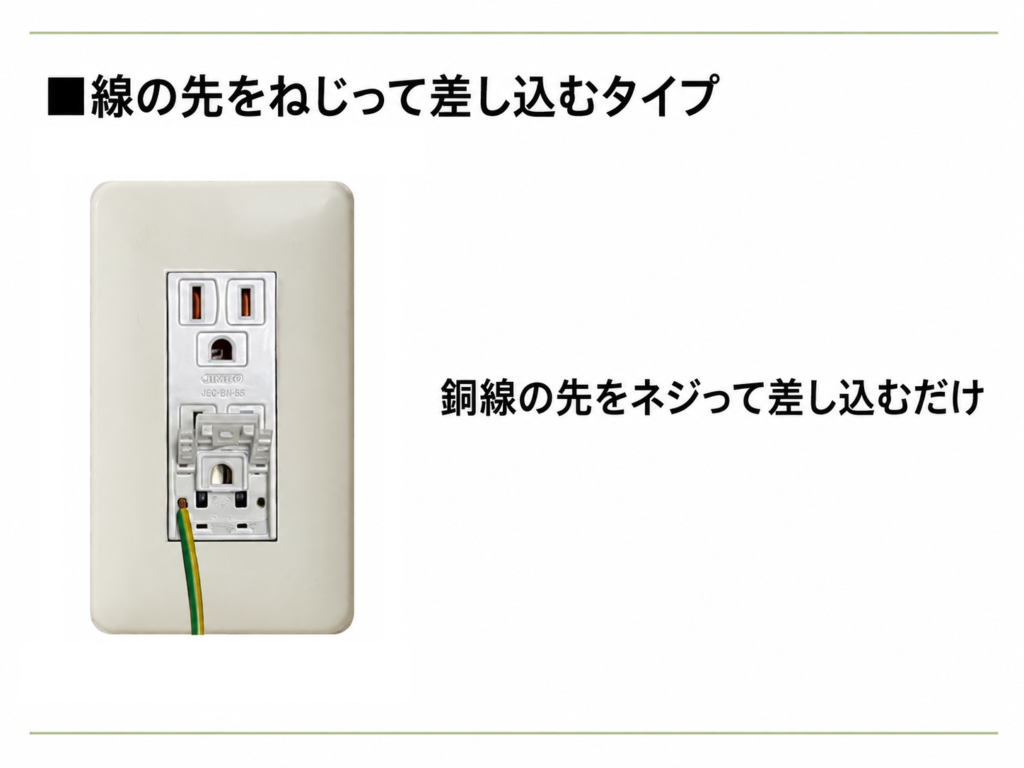

銅線を差し込むタイプに接続する

③④は使用しません。アーシングコードに付属のワニ口クリップを使用します。

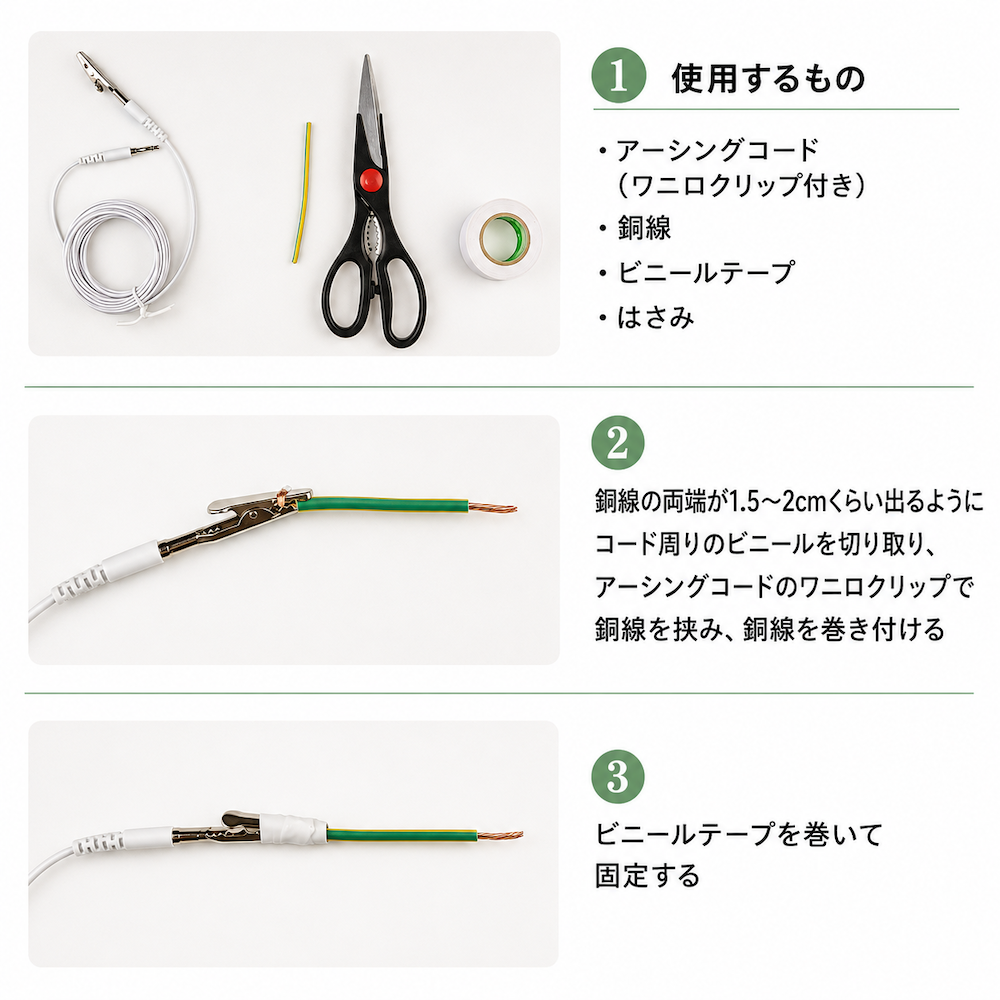

銅線とアーシングコードを接続する方法

上記の動画「銅線差し込みタイプアース接続方法」にて掲載しております。
※短い銅線なら洗濯機のアースコードを少し切ってそれを使用する事ができます。
この写真では洗濯機のアース線を少し切って使用しています。






←もどる

アーシングマット・シーツ使い方一覧へ⇒
